您所在的位置：首頁 > 材料應用 > 明星產(chǎn)品
DSFA 通用型熱塑性聚烯烴（TPO）自粘復合防水卷材，采用進口TPO原料（即熱塑性聚烯烴）生產(chǎn)的TPO卷材層與公司自主研發(fā)的自粘卷材層，通過公司擁有的專利技術，運用先進的生產(chǎn)設備復合生產(chǎn)而成的一種高品質、創(chuàng)新型產(chǎn)品,一次施工，兩道防水。
| 產(chǎn)品 | 厚度mm | 寬度m | 長度m |
| 織物內增強TPO單面自粘 | 3.5、2.7 | 1.0、2.0 | 7.5、10 |
| 均質TPO單面自粘 | 3.5、2.7、2.0 | 1.0、2.0 | 7.5、10、15 |
| 均質TPO雙面自粘 | 3.5、2.7、2.0 | 1.0、2.0 | 7.5、10、15 |
適用于工業(yè)與民用建筑的屋面、地下防水工程。
1、 TPO自粘復合防水卷材既具備TPO卷材高強度、耐老化、可焊接的優(yōu)點，又具備了橡膠瀝青自粘卷材的高延伸、自愈性及蠕變性。
2、 該產(chǎn)品的TPO卷材層與自粘卷材層各自具備獨立防水能力，實現(xiàn)一次施工，兩道防水。

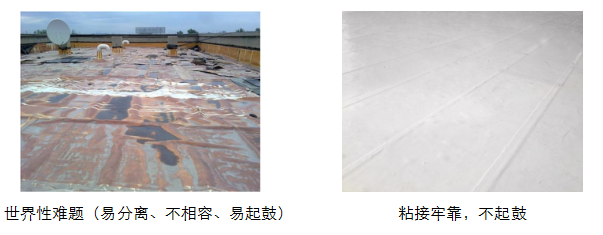

3、專利的高分子片材與瀝青自粘粘接技術，解決了兩層之間易分離、不相容、易起鼓的世界性難題。
4、專利技術的隔離膜設計，解決了高溫下不好揭膜的普遍性難題。
5、 優(yōu)異的不竄水性：采用預鋪反粘法施工，將防水層同結構層粘接，自粘膠能在混凝土凝固過程中發(fā)生物理化學反應，形成皮膚式防水，杜絕水流在卷材與混凝土之間流竄。
6、 根據(jù)工程情況不同可采用干鋪法、濕鋪法等工法，施工工法多樣。
7、 單面TPO自粘復合防水卷材施工時，采用專利技術“卯榫式”搭接，TPO卷材之間用熱風焊接，自粘卷材之間冷粘，達到各自閉合的效果。
8、 產(chǎn)品具有優(yōu)異的耐低溫性能和耐候性能。
9、 高延伸性：能有效抵抗10mm以內的建筑開裂變形，而防水層不被破壞。
10、產(chǎn)品白色表面，起到反射陽光的作用，日光反射率可達80%以上，高于“美國能源之星”要求（能源之星標準為65%），可有效減輕城市熱島效應的不良影響。
Q/RDSC 04-2015
雙面自粘通用型熱塑性聚烯烴（TPO）自粘復合防水卷材 執(zhí)行標準：Q/RDSC 04-2012
| 序號 | 項目 | 指標 | |
| H | |||
| 1 | 最大拉力（N/50mm） ≥ | 500a | |
| 2 | 斷裂伸長率∕% ≥ | 600 | |
| 3 | 低溫柔性∕℃ | 自粘層 | －25℃無裂紋 |
| TPO層 | －50℃無裂紋 | ||
| 4 | 不透水性 | 0.4MPa，120min不透水 | |
| 5 | 剝離強度∕(N∕㎜) | 卷材與卷材 ≥ | 1.0 |
| 卷材與鋁板 ≥ | 1.5b | ||
| 后澆混凝土/水泥砂漿c ≥ | 2.0 | ||
| 6 | 自粘面耐熱性 | 70℃滑動不超過2mm | |
| 7 | 持粘性/min ≥ | 15d | |
| 8 | 滲油性/張數(shù) ≤ | 2 | |
| 9 | 耐化學性 | 外觀 | 溶液顏色、試件表層無變化 |
| 最大拉力保持率∕％ ≥ | 90 | ||
| 最大拉力時伸長率保持率∕％ ≥ | 90 | ||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | ||
| TPO層 －40℃無裂紋 | |||
| 10 | 熱老化 | 外觀 | TPO層距邊緣10mm向內表面平整，不泛黃，不起鼓 |
| 最大拉力保持率∕％ ≥ | 80 | ||
| 最大拉力時伸長率保持率∕％ ≥ | 80 | ||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | ||
| TPO層 －40℃無裂紋 | |||
| a：TPO卷材層厚度為0.7mm時，拉力≥400N/5cm，斷裂延伸率≥500%。 b：自粘卷材層單層厚度≤1.0mm時，剝離強度=（自粘卷材層單層厚度/卷材全厚度）*1.5。 c：僅適用于濕鋪法施工的卷材。 d：自粘卷材層單層厚度≤1.0mm時，持粘性不做要求 | |||
單面自粘通用型熱塑性聚烯烴（TPO）自粘復合防水卷材 執(zhí)行標準：Q/RDSC 04-2012
| 序號 | 項目 | 指標 | ||
| H | P | |||
| 1 | 最大拉力（N/50mm） ≥ | 600a | 1250 | |
| 2 | 斷裂伸長率∕% ≥ | 600 | 200 | |
| 3 | 低溫柔性∕℃ | 自粘層 | －25℃無裂紋 | |
| TPO層 | －50℃無裂紋 | |||
| 4 | 不透水性 | 0.4MPa，120min不透水 | ||
| 5 | 自粘面剝離強度∕(N∕㎜) | 卷材與鋁板 ≥ | 1.5b | |
| 后澆混凝土/水泥砂漿c ≥ | 2.0 | |||
| 6 | 撕裂強度/N ≥ | 40 | 70 | |
| 7 | 自粘面耐熱性 | 70℃滑動不超過2mm | ||
| 8 | 持粘性/min ≥ | 15 | ||
| 9 | 滲油性/張數(shù) ≤ | 2 | ||
| 10 | 接縫剝離強度/(N/mm) ≥ | 4.0 或卷材破壞 |
3.0 | |
| 11 | 耐化學性 | 外觀 | 溶液顏色、試件表層無變化 | |
| 最大拉力保持率∕％ ≥ | 90 | |||
| 最大拉力時伸長率保持率∕％ ≥ | 90 | |||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | |||
| TPO層 －40℃無裂紋 | ||||
| 12 | 熱老化 | 外觀 | TPO層距邊緣10mm向內 表面平整，不泛黃，不起鼓 | |
| 最大拉力保持率∕％ ≥ | 80 | |||
| 最大拉力時伸長率保持率∕％ ≥ | 80 | |||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | |||
| TPO層 －40℃無裂紋 | ||||
| 13 | 人工氣候加速老化 | 時間/h | 2500d | |
| 外觀 | 無氣泡、裂紋、粘結和孔洞 | |||
| 最大拉力保持率∕％ ≥ | 90 | |||
| 最大拉力時伸長率保持率∕％ ≥ | 90 | |||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | |||
| TOP層 －40℃無裂紋 | ||||
| a：TPO卷材層厚度為0.7mm時，拉力≥400N/5cm，斷裂延伸率≥500%。 b：2mm單面TPO自粘卷材只允許用0.7mm厚度TPO層。 c：僅適用于濕鋪法施工的卷材。 d：非外露型卷材不要求測定人工氣候加速老化 | ||||
TPO單面自粘復合防水卷材——干鋪法
基層表面涂刷專用基層處理劑（專利產(chǎn)品），實現(xiàn)自粘卷材層和基層直接粘結的鋪貼方法。
1、施工工具
鋼絲刷、掃帚、小平鏟、錘子等、鼓風機、橡膠壓輥、剪刀或裁紙刀、鋼卷尺、墨盒、自動熱風焊機、手動熱風焊槍、電線、電源穩(wěn)壓器、壓條、鋼釘、卡箍等。
2、施工流程

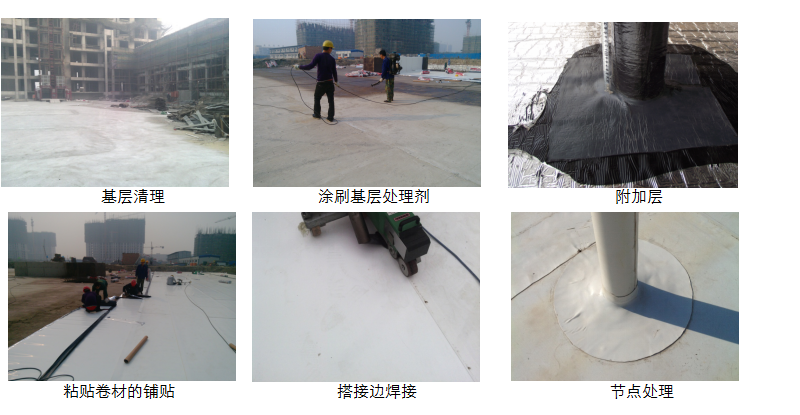

基面驗收→基層清理→涂刷基層處理劑→附加層粘貼→卷材的鋪貼→搭接邊焊接→質量驗收→保護層施工→后續(xù)施工
3、注意事項
◇鋪貼卷材嚴禁在雨、雪天、五級以上大風中施工。施工過程中下雨或下雪時，須做好已鋪卷材的防護工作。◇TPO單面自粘復合防水卷材要求隨鋪貼隨焊接。
◇正式焊接前，必須進行預焊和剝離試驗，直到焊接效果最佳時方能正式焊接。
◇根據(jù)規(guī)范要求，均質TPO材料有效焊接寬度為≥30mm。
◇長邊與短邊的交接處，必須先用自動焊機將長邊焊接完后，再用手動焊機焊接短邊。短邊處均質TPO卷材的四個直角必須裁剪成圓弧形。
◇若焊接處出現(xiàn)起皺等情況，應該適當提高焊接速度。
◇環(huán)境溫度在5℃以下不宜施工。
冀公網(wǎng)安備 13020802000112號
